Q11F螺紋球閥

您的位置：閥門 - 球閥 - Q11F螺紋球閥 更新時間：2024-09-20 02:09:13
Q11F螺紋球閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：Q11F螺紋球閥適用于PN1.6～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通...

    • 產品描述
    • 在線詢價
    • 技術咨詢
    Q11F螺紋球閥Q11F螺紋球閥

    Q11F螺紋球閥適用于PN1.6～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

    產品名稱： 螺紋球閥 產品型號： Q11F
    公稱通徑： DN6～DN100 結構形式： 球形
    公稱壓力： 1.6Mpa～6.4Mpa（W.O.G） 連接方式： 內螺紋、外螺紋
    適用溫度： -20～232℃～350℃ 驅動方式： 手動、電動、氣動
    閥體材質： 鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、油、氣及某些腐蝕性液體 生產廠家： 上海凱利科閥門有限公司

    產品說明

    Q11F螺紋球閥適用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

    產品特點

    Q11F螺紋球閥分為整體式（一片式）、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊（BW）承插焊（SW）,并均可帶國際標準ISO支架平臺和鎖定裝置?？稍O置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。

    產品特征

    公稱壓力 適用介質 適用穩定范圍 螺紋類型
    1.6-6.4MPa 水、油、氣及某些腐蝕性液體（W。O。G） -20～232℃～350℃ G。NPT。BSPT。BSP。DI259/2999

    主要技術參數

    公稱通徑 DN（mm） 6～100mm
    公稱壓力 PN（MPa） 2.5 4.0 6.4
    試驗壓力 強度試驗壓力 3.8 6.0 9.6
    高密封試驗壓力 3.0 4.8 7.6
    低壓氣密封試驗壓力 0.6 0.6 0.6
    適用介質 水、蒸汽、油品、酸類腐蝕性等。
    適用溫度 < 150℃（PTFE） < 300℃（PLL）

    主要零件材料

    NO 零件名稱 PART NAME 材料（MATERIAL）
    1 閥體 Body CF8M CF8 WCB
    2 閥蓋 Cap CF8M CF8 WCB
    3 閥座 Seat RPTFE
    4 球 Ball SS304 SS316
    5 密封墊 Seal Gasket PTFE
    6 閥桿密封 Stem Seal PTFE
    7 閥桿 Stem SS316
    8 閥桿填料 Stem Packing PTFE
    9 填料壓蓋 Packing gland SS304
    10 彈性墊圈 Spring washer SS301
    11 手柄 Handle SS304
    12 螺母 Stem Nut SS304

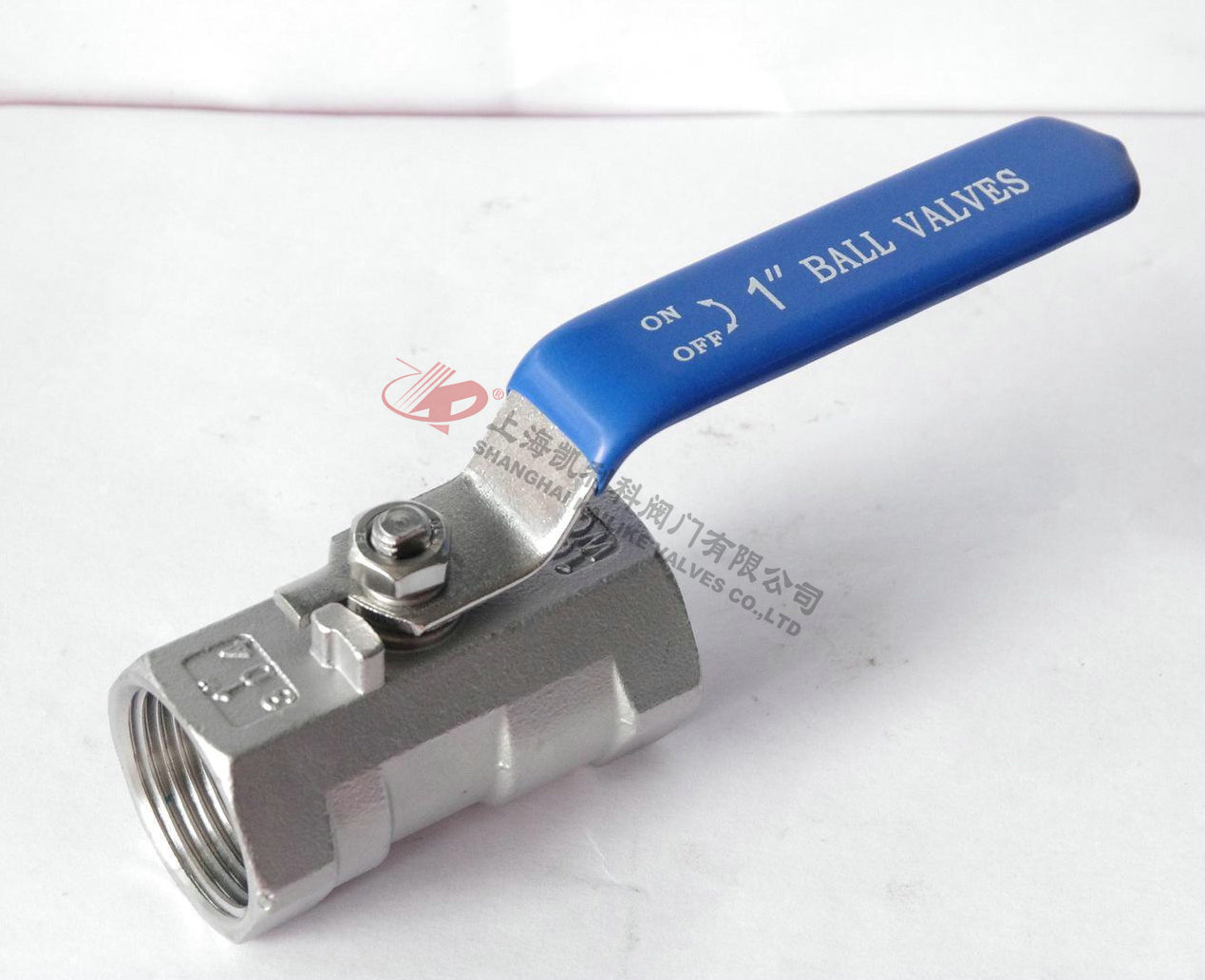

    一片式螺紋球閥結構圖



    一片式螺紋球閥外形連接尺寸

    公稱通徑 結構長度 外形尺寸 參考重量
    毫米 英寸 L d H W （kg）
    6 1/4"" 40 4.2　 22 80 0.10
    10 3/8"" 45 6 26 80 0.115
    15 1/2"" 57 8 31 88 0.175
    20 3/4"" 60 12 34 88 0.250
    25 1"" 72 15 38 105 0.400
    32 1-1/4"" 79 19 43 105 0.600
    40 1-1/2"" 85 24 50 124 0.850
    50 2"" 101 32 57 124 0.900

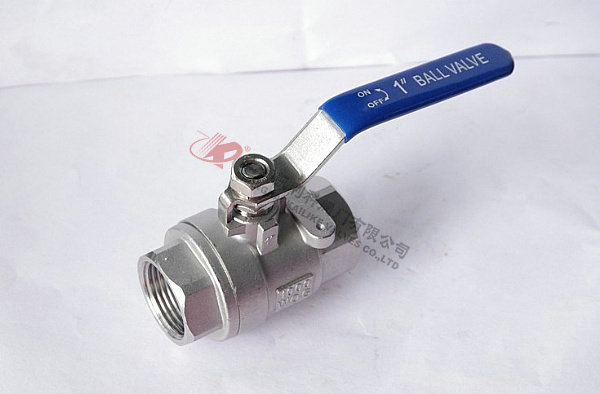

    二片式螺紋球閥結構圖



    二片式螺紋球閥外形連接尺寸

    公稱通徑 結構長度 外形尺寸 參考重量
    毫米 英寸 L d H W （kg）
    6 1/4" 55　 10　 42 95 0.2
    10 3/8" 55 10 42 95 0.2
    15 1/2" 64 15 51 108 0.35
    20 3/4" 75 20 58 115 0.5
    25 1" 85 25 77 135 0.75
    32 1-1/4" 102 32 83 150 1.3
    40 1-1/2" 108 38 97 175 2.0
    50 2" 124 50 106 190 3.3
    65 2-1/2" 163 65 122 220 6.1
    80 3" 185 80 133 250 9.9

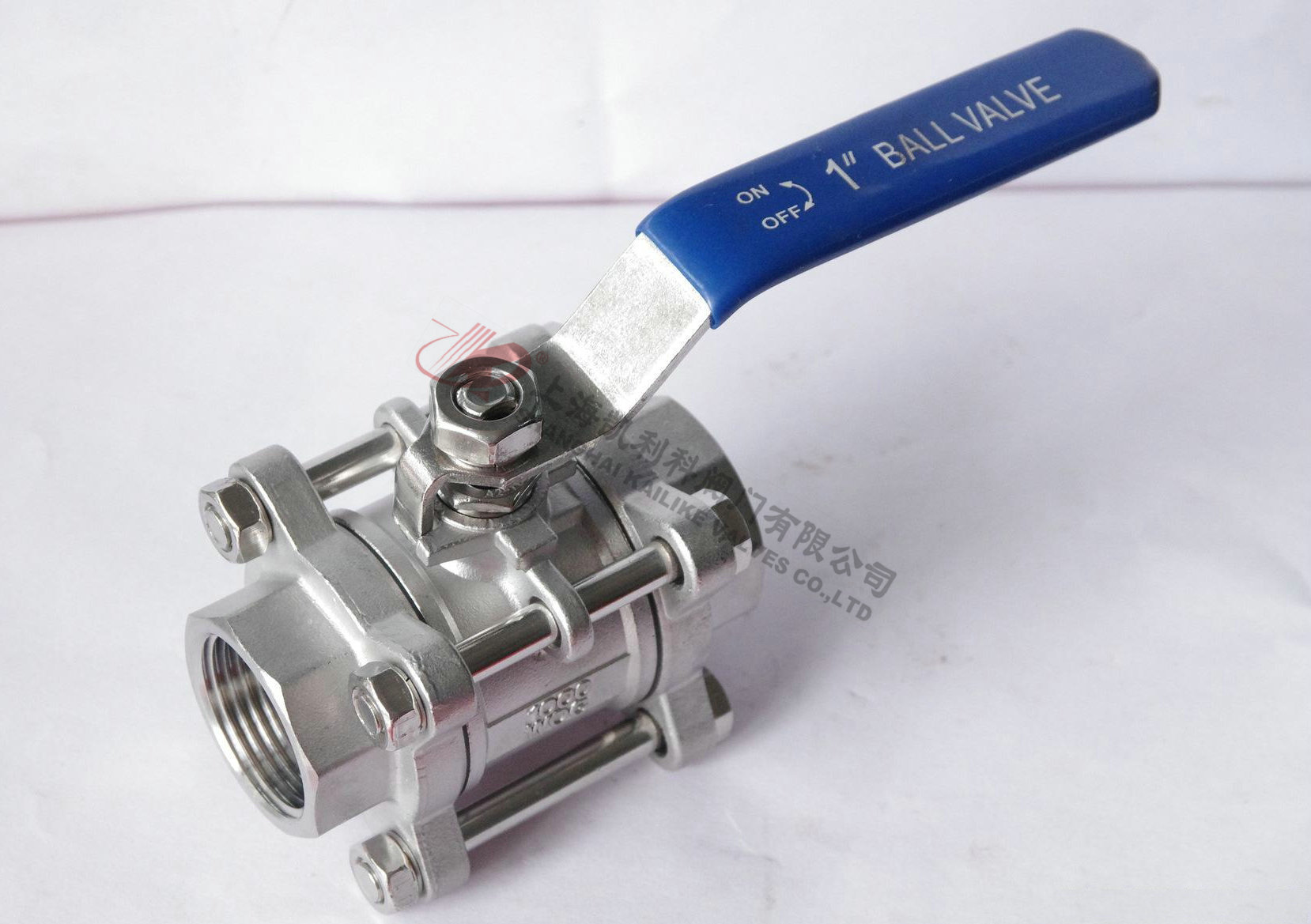

    三片式螺紋球閥結構圖



    三片式螺紋球閥外形連接尺寸

    SIZE 1/4" 3/8" 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4"
    D 11.6 12.7 15 20 25 32 38 50 65 80 100
    L 68 68 72 82 90 112 120 145 185 210 268
    H 100 100 130 130 165 165 190 190 250 250 280
    E 100 100 130 130 165 165 190 190 250 250 280


    聲明：【Q11F螺紋球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q11F螺紋球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
