產品名稱：	固定式球閥	產品型號：	Q47F、Q347F、Q647F、Q947F
公稱通徑：	DN50～DN1200	結構形式：	球形
公稱壓力：	1.6Mpa～42.0Mpa	連接方式：	法蘭

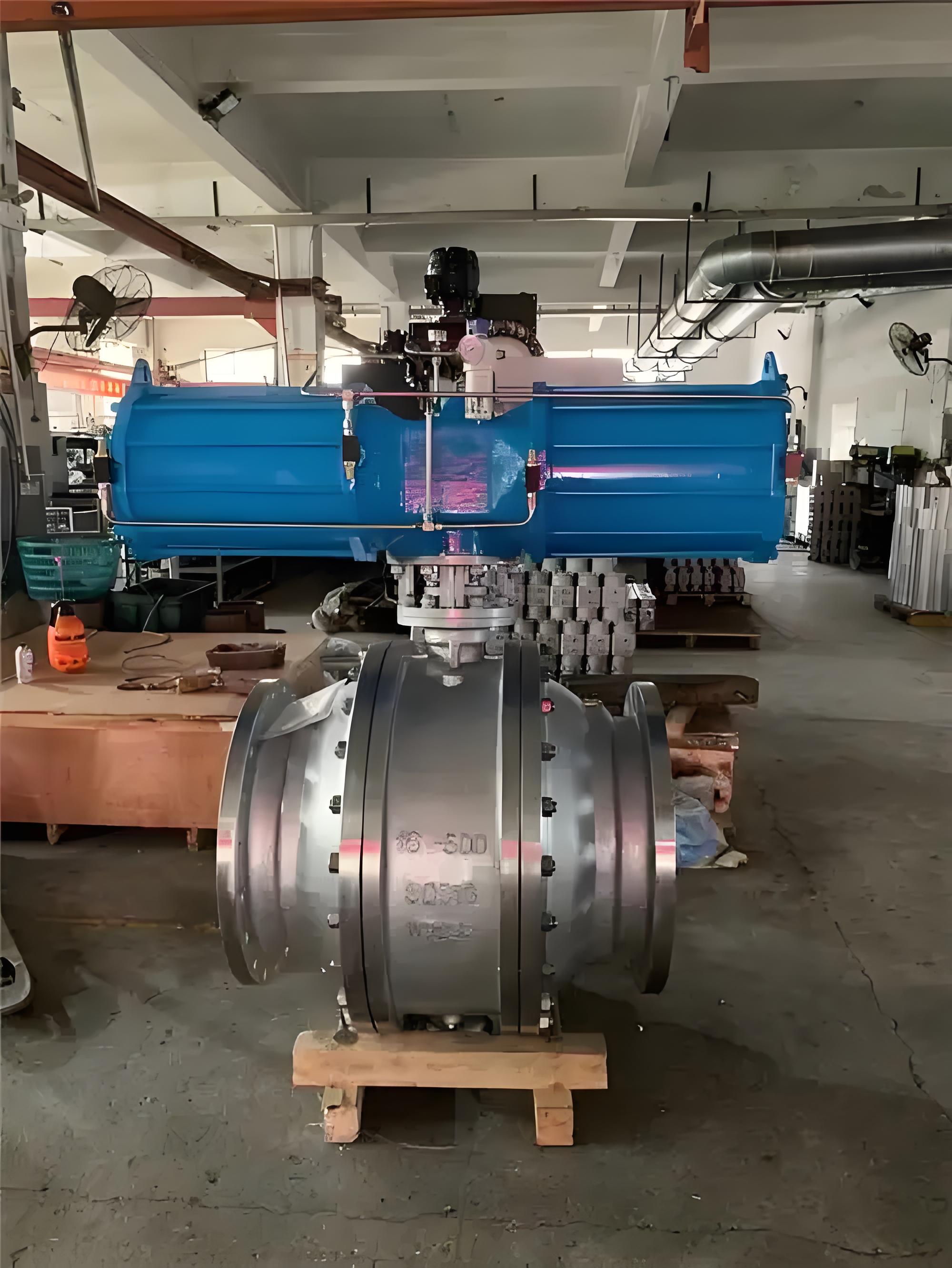

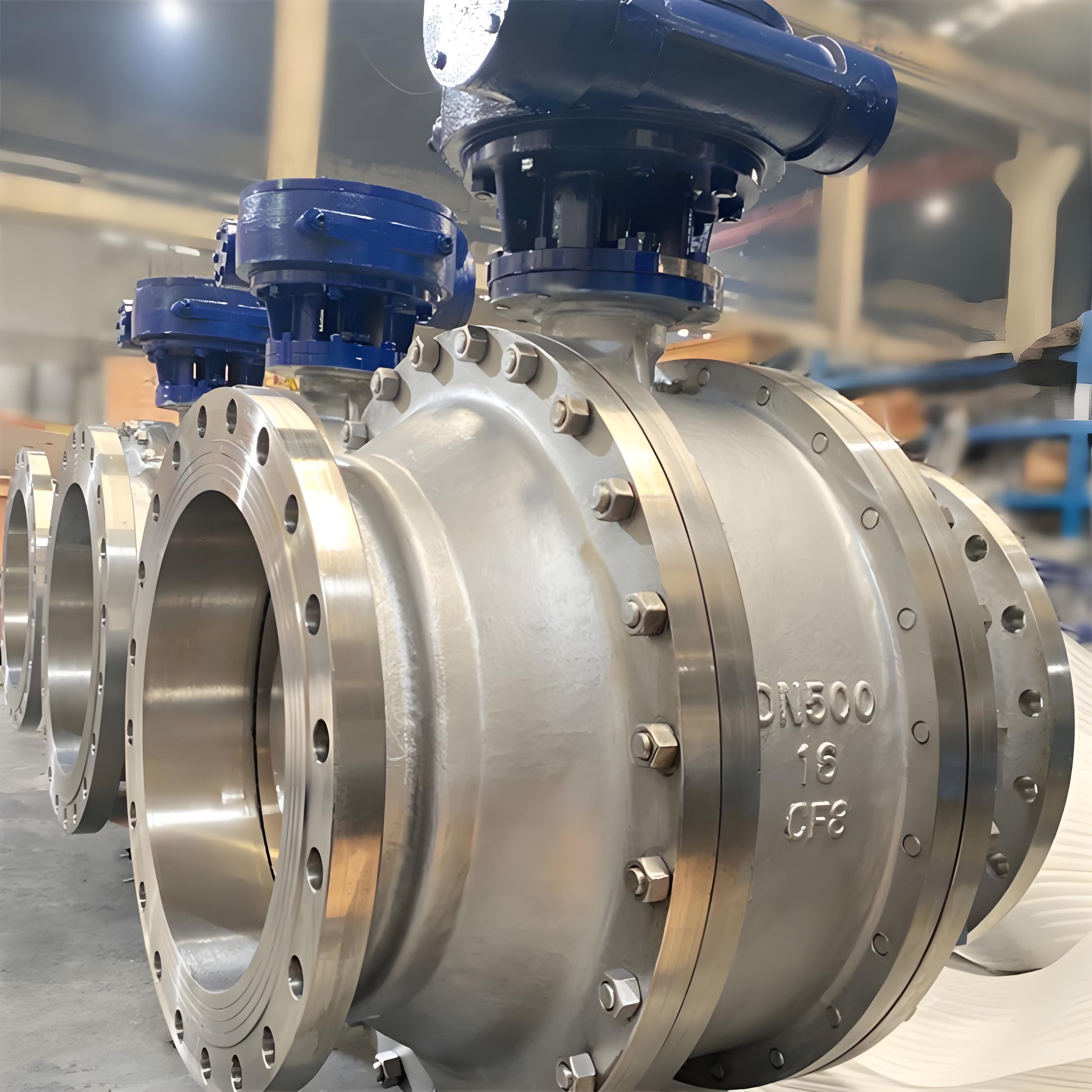

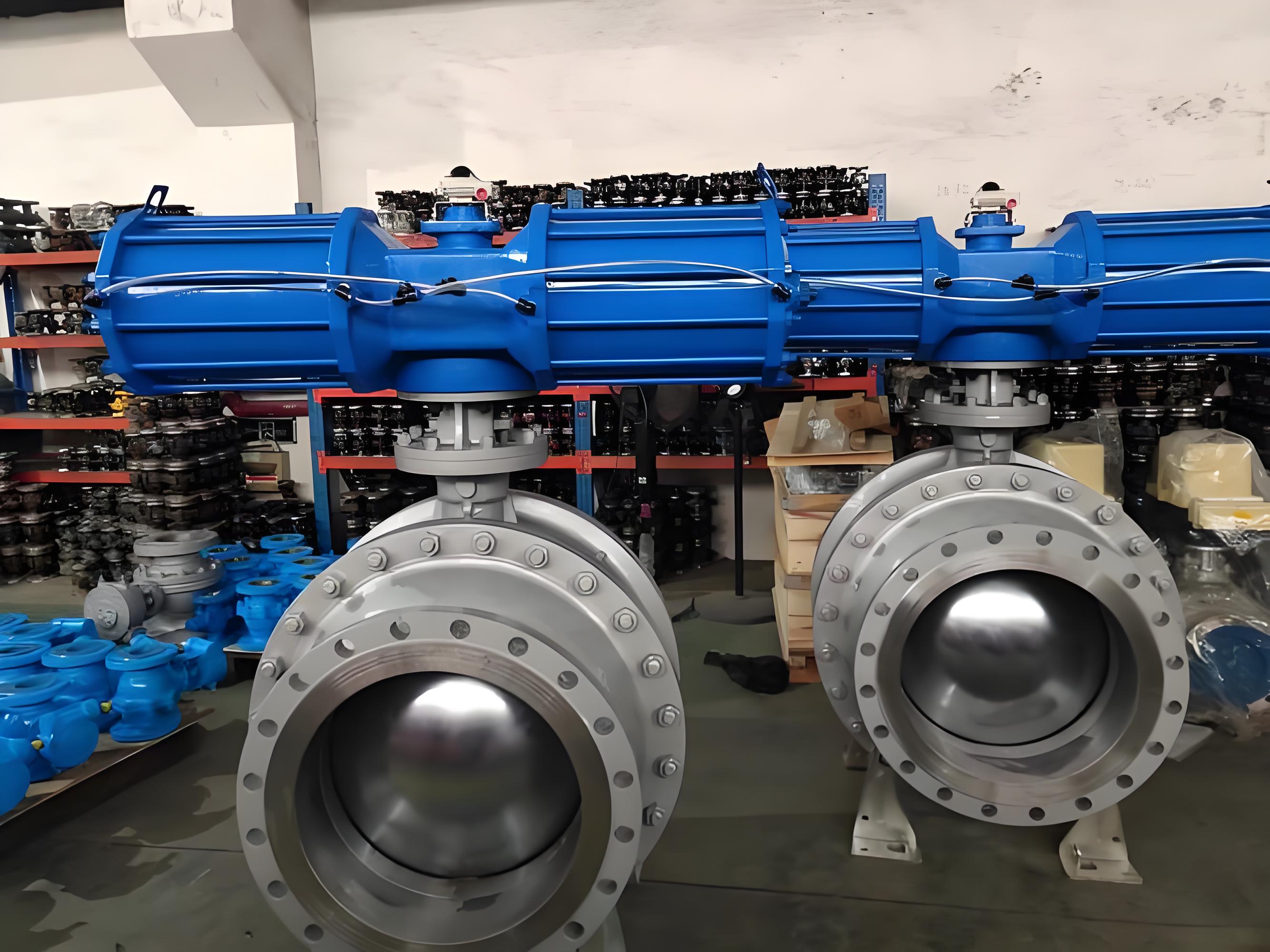

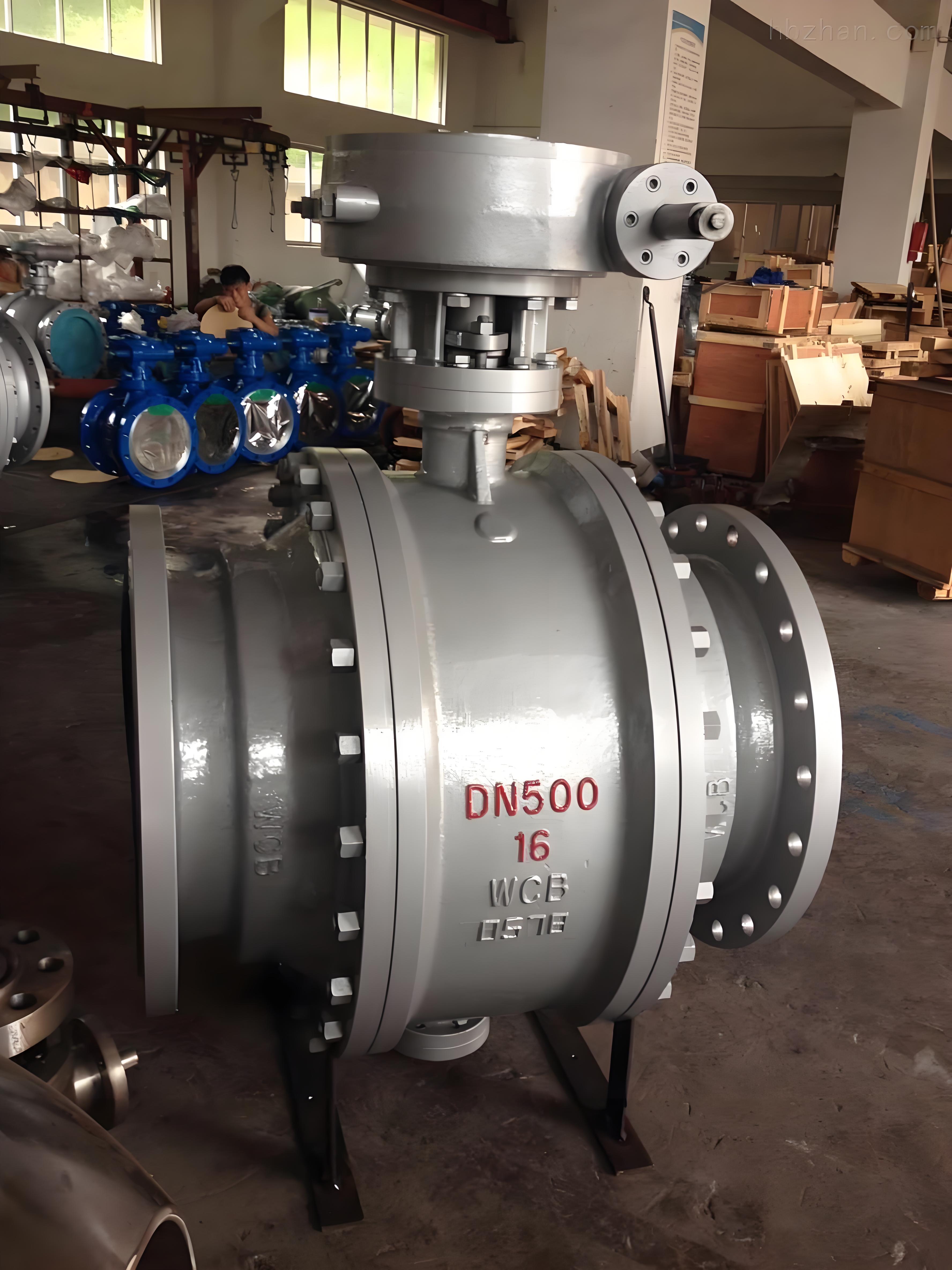

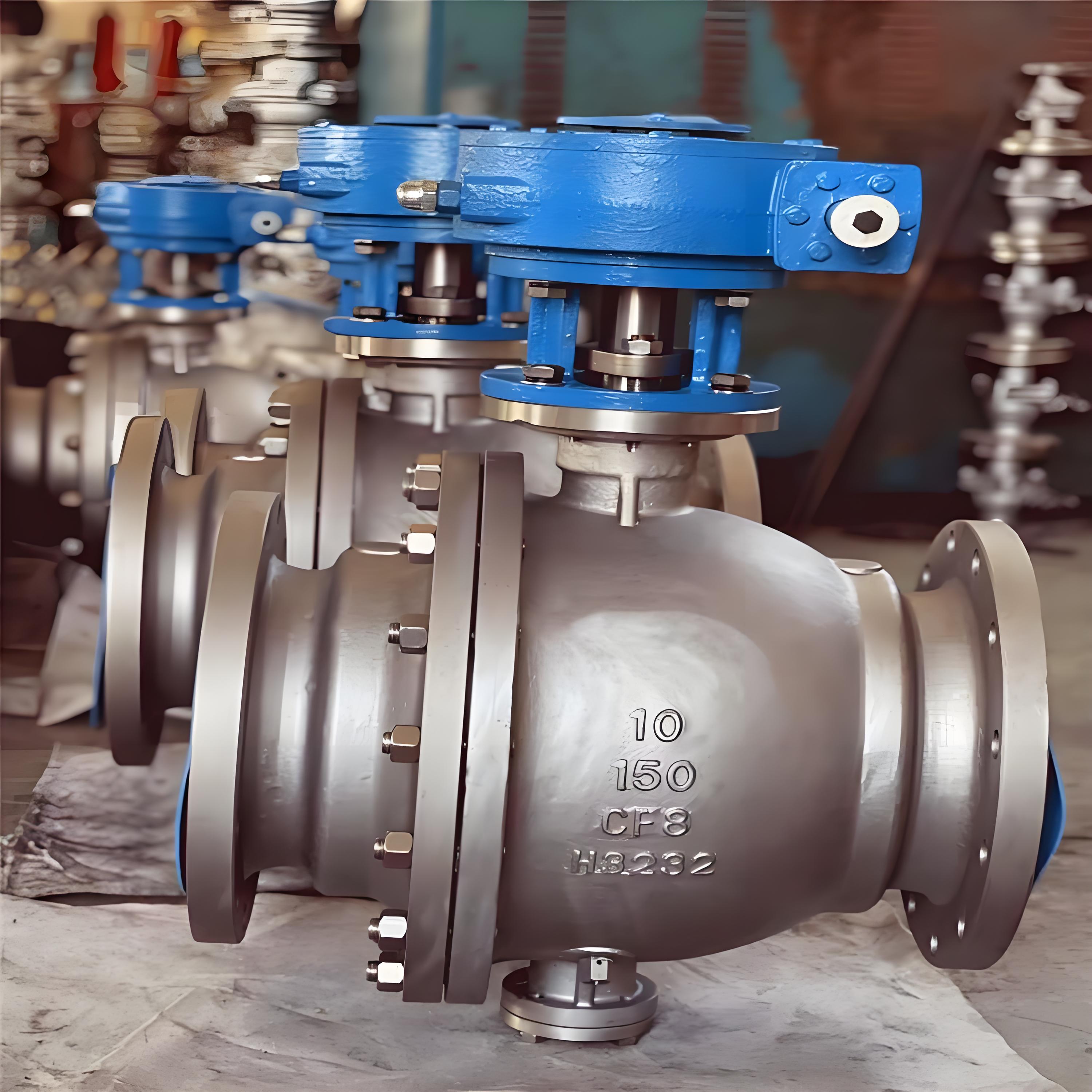

適用溫度：	-20～+100℃～+450℃	驅動方式：	手動、蝸輪、氣動、、電動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽、燃?xì)?、氣體及腐蝕性液體等	生產廠家：	上海凱利科閥門有限公司

產品說明

Q47F固定式球閥用于天然氣、油品、化工、冶金、城建、環保、制藥、食品等行業，其中抗硫系列產品適用于含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。
本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部沒有彈簧保證閥座緊貼球體，保持密封。上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。全通徑：閥門流量孔徑與管線內徑一致，以便管線清掃。

產品特點

（1）操作省力：球體由上下軸承支撐，減少摩擦，消除了由于進口壓力推動球體與密封座形成的巨大密封負荷而造成過大的扭矩。
（2）密封性能可靠：PTFE單性材料密封圈嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧保證密封圈足夠的預緊力，閥門在使用過程中密封面磨損時，在彈簧作用下閥門繼續保證良好密封性能。
（3）防火結構：為防止由于驟熱或火災的出現，使聚四氟乙烯密封圈燒毀，發生較大泄漏，而助長火勢，在球體與閥座間設置防火密封環，在密封圈燒毀時，在彈簧力作用下，將閥座密封環迅速推向球體上，形成金屬與金屬密封，起到一定程度的密封效果。耐火試驗符合APl6FA和APl607標準要求。
（4）自動泄壓功能：當閥門中腔停滯的介質壓力異常升高超過彈簧的預緊力時，閥座后退脫離球體，達到自動泄壓的效果，卸壓后閥座自動復位。
（5）排泄管路：閥體上下均設置排泄孑L，可檢查閥座是否發生泄漏，在工作中，閥門處于全開或全關時，卸掉中腔壓力，可直接更換填料；可以排放中腔滯留物，減少介質對閥門的污染。輔助密封設置系統（客戶需要請?jiān)谟嗁?gòu)時說明）
（6）本閥門設計有輔助的閥座緊急密封系統，一旦密封受損或出現緊急十青況而不能密封時，通過輔助密封系統向密封面注射相應的密封劑即可修復密封面，達到緊急密封。當輸送的介質不潔或含有少量顆粒時，為保護密封面，確保達到可靠的密封，還可給這一裝置注射相應的清洗劑或潤滑劑對密封面進行清洗。
（7）廣泛適用于食品、醫藥、石油、化工、天然氣、鋼鐵、環保、造紙等輸送管路介質的切斷或流通。還可給這一裝置注射相應的清洗劑或潤滑劑對密封面進行清洗。

主要零件及材質

序號	零件 名稱	普通碳 鋼系列	不銹鋼系列		低溫鋼系列		抗硫系列
							GB標準	NACE標準
1	閥  蓋	A216 WCB	A351 CF8、CF8M、CF3、CF3M		A352 LCB、 LCC+ENP		A216 WCB	A351 CF8M
2	螺  母	A194 2H	A194 8 、8M		A194 4		A194 2HM	A194 2HM
3	螺  柱	A193 B7	A193 B8、B8M		A320 L7		A193 B7M	A193 B7M
4	墊  片	柔性石墨+不銹鋼
5	O形圈	氟橡膠
6	彈  簧	INCONEL X-750
7	O形圈	氟橡膠
8	O形圈	氟橡膠
9	擋  圈	PTFE
10	防火圈	石墨盤根
11	閥座支撐圈	A105+ HCr/ENP	A182 F304、F316、F304L、F316L	F182 F6a		A105+ HCr/ENP		A182、F316+ENP
12	閥  座	PTFE、RPTFE、高分子聚合物NYLON、MOLON或PEEK
13	止推墊片	PTFE、或PTFE+柔性石墨
14	鍵	GB/T699 45、ASTM 1045
15	閥桿	A182 F6a	A182 F304、F316、F304L、F316L	A182 F6a		A182 F304		A182 F316+ENP
16	防靜電裝置	不銹鋼組合件
17	軸  套	304+PTFE
18	球  體	A105+ HCr/ENP	A182 F304、F316、F304L、F316L	A352 LCB、 LCC+ENP		A105+ HCr/ENP		A351 CF8M+ENP
19	墊  片	PTFE
20	軸  套	304+PTFE
21	螺  母	A194 2H	A194 8 、8M	A194 4		A194 2HM		A194 2HM
22	螺  柱	A193 B7	A193 B8、B8M	A320 L7		A193 B7M		A193 B7M
23	底  蓋	A105+ HCr/ENP	A182 F304、F316、F304L、F316L	A182 F6a		A105+ENP/A182 F3164+ENP
24	墊  片	柔性石墨+不銹鋼
25	閥  體	A216 WCB	A351 CF8、CF8M、CF3、CF3M	A352 LCB、 LCC+ENP		A216 WCB		A351 CF8M
26	墊  片	柔性石墨+不銹鋼
27	O形圈	氟橡膠
28	上  蓋	A105+ HCr/ENP	A182 F304、F316、F304L、F316L	A182 F6a		A105+ENP/A182 F3164+ENP
29	螺  釘	A193 B7	A193 B8、B8M	A320 L7		A193 B7M		A193 B7M
30	O形圈	氟橡膠
31	O形圈	氟橡膠
32	填  料	柔性石墨/石墨盤根
33	螺  母	A194 2H	A194 8 、8M	A194 4		A194 2HM		A194 2HM
34	螺  柱	A193 B7	A193 B8、B8M	A320 L7		A193 B7M		A193 B7M
35	聯接盤	A105+ HCr/ENP	A182 F304、F316、F304L、F316L	A182 F6a		A105+ENP/A182 F3164+ENP
H 36	定位銷	不銹鋼
37	螺  釘	A193 B7	A193 B8、B8M	A320 L7		A193 B7M		A193 B7M
38	蝸輪箱	組合件
39	注脂閥	同殼體材料
40	排污閥	同殼體材料
41	注脂閥	同殼體材料

技術規范

設計依據	國標系列	美標系列
設計標準	GB/T12237	AP16D	ANSI B16.34
法蘭連接結構長度	GB/T12221	AP16D	ANSI B16.10
結構長度(焊接)	GB/T15188.1	AP16D	ANSI B16.10
連接法蘭	GB/T9113 JB/T79 HG20592	ANSI B16.5、B16.47
對焊端	GB/T12224	ANSI B16.25
試驗和檢驗	GB/T9092	AP16D	AP1598

試驗壓力

壓力等級		試驗壓力(MPa）
公稱壓力（PN）	磅級（Class）	殼體試驗	密封試驗
1.0	-	1.5	1.1
1.6	-	2.5	1.76
2.5	-	3.8	2.75
4.0	-	6.0	4.4
6.4	-	9.6	7.04
10.0	-	15.0	16.5
16.0		24.0	17.6
25.0		37.5	27.5
32.0		48.0	35.2
42.0		58.8	46.2
-	150	3.0	2.2
-	300	7.6	5.6
-	600	15.0	11.0
	800	18.2	14.3
	900	22.5	16.5
	1500	35.0	27.5
	2500	63.0	46.2
	3500	84.0	61.6
	4500	114.0	83.6
-	10K	2.4	1.5
-	20K	5.8	4.0

外形結構圖

PN1.6MPa主要連接尺寸用重量

公稱通徑DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	356	394	457	533	610	686	762	864	914	1067	1245
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手動	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	400	420	400	420	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	Wt(Kg)	4.5	5.7	7.0	12	16	22	35	58	74	205	322	460	576	864	1280	1600	1600	4500
電動	H2	-	-	-	-	-	-	-	-	554	600	652	760	770	830	-	940	940	1115
	L1	-	-	-	-	-	-	-	-	235	235	235	259	400	400	-	410	410	410
氣動	H3	215	240	264	274	379	389	479	552	666	736	926	1059	1127	1393	1468	1538	1538	1450
	L2	200	270	270	270	405	405	576	576	776	776	776	1060	1060	1360	1360	1360	1360	2840

PN2.5MPa主要連接尺寸用重量

公稱通徑DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手動	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	420	420	400	400	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	Wt(Kg)	4.5	5.7	7.0	15	24	30	55	87	118	255	370	533	640	1030	1524	2100	4200	5300
電動	H2	-	-	-	-	-	-	-	-	235	235	400	400	410	410	-	420	690	690
	L1	-	-	-	-	-	-	-	-	74	350	350	420	420	400	-	400	410	650
氣動	H3	215	240	264	340	379	452	479	646	666	814	1002	1059	1150	1205	1250	1295	1390	1470
	L2	200	270	270	405	405	574	574	756	756	1060	1060	1060	1360	1360	2840	2840	3300	3300

PN4.0MPa主要連接尺寸及重量

公稱通徑DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手動	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	420	420	400	400	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	Wt(Kg)	4.5	5.7	7.0	15	24	30	55	87	118	255	370	533	640	1030	1524	2100	4200	5300
電動	H2	-	-	-	-	-	-	-	-	235	235	400	400	410	410	-	420	690	690
	L1	-	-	-	-	-	-	-	-	74	350	350	420	420	400	-	400	410	650
氣動	H3	215	240	264	340	379	452	479	646	666	814	1002	1059	1150	1205	1250	1295	1390	1470
	L2	200	270	270	405	405	574	574	756	756	1060	1060	1060	1360	1360	2840	2840	3300	3300



聲明：【Q47F固定式球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q47F固定式球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
